逃生管

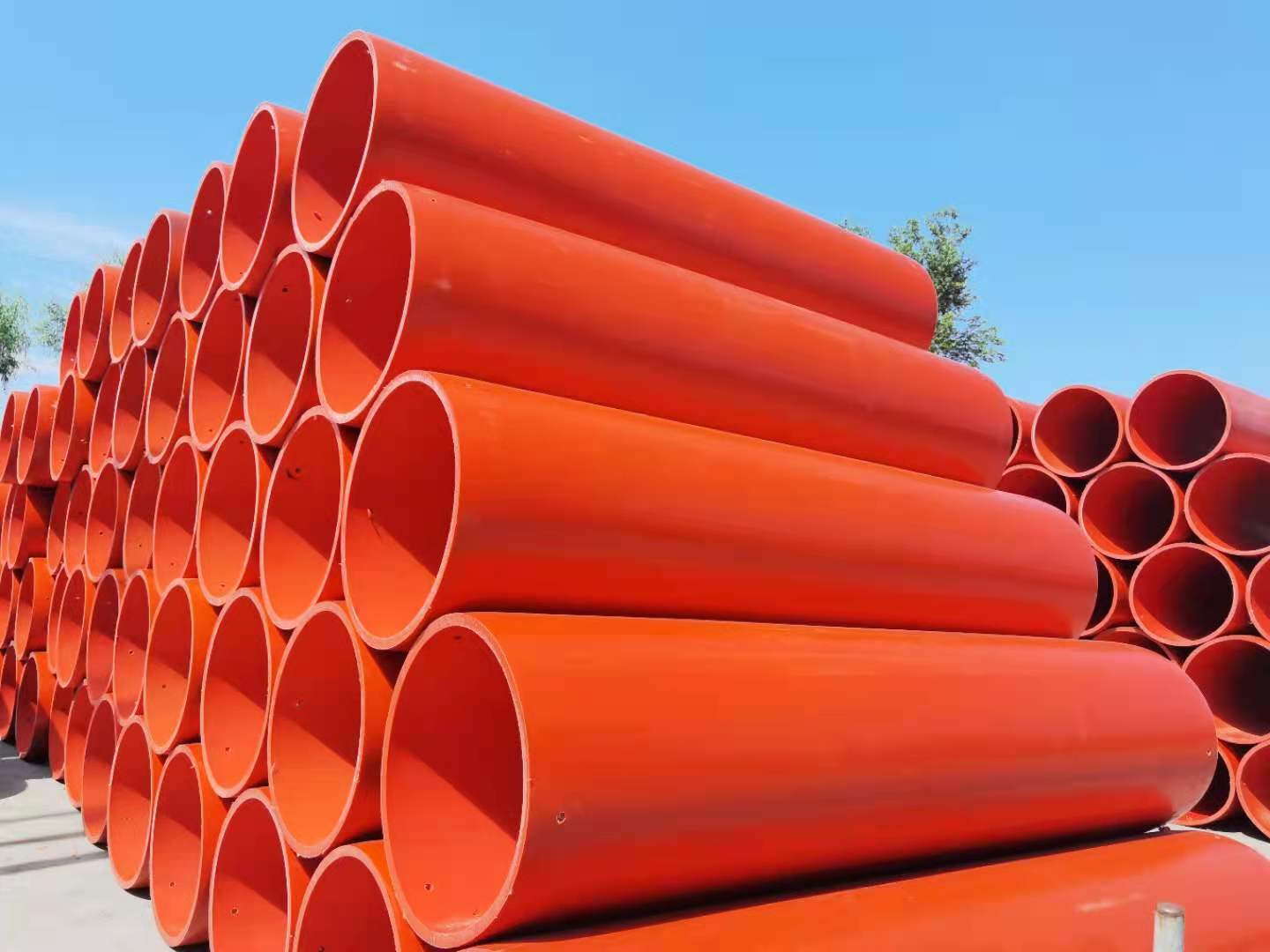

我公司專獨生產超高分子量聚乙烯隧道逃生管道.目前廠區大量現貨.訂貨熱線
超高分子量聚乙烯隧道逃生管道材料重量輕，拆裝和搬運方便高分子量聚乙烯隧道逃生管道-隧道逃生管道現貨直發
；超高分子量聚乙烯隧道逃生管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，超高分子量聚乙烯隧道逃生管道為 公路隧道施工逃生應急救援提供了極為安全可靠的保障；管道環剛度高、耐壓性好、不易變形，在公路隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過 一般管道。交通部門采用新材料（超高分子量聚乙烯）對公路 隧道施工應急救援通道進行了設計。 同時，超高分子量聚乙烯應急救援通道的結構尺寸符合人體工 程學原理，結構簡單，拆裝方便。 后，通過對超高分子量聚乙烯逃生管道和鋼管進行抗沖擊性對比試驗，驗證了超高分子量聚乙烯逃生管道應用于公路隧道施工應急救援的可靠性。
隧道逃生管結構尺寸設計：
針對公路隧道施工坍塌事故多發的情況，首次采用新材料（超高分子量聚乙烯材料）對公路隧道施工應急救援通道進行了設計研究。結合人體工程學原理，根據Hertz接觸力學理論，采用Thonroton假設，對超高分子量聚乙烯超高分子量聚乙烯逃生管道的結構尺寸進行了優化，并對通道的連接方式進行了設計。后，通過抗沖擊性試驗，對超高分子量聚乙烯通道應用于公路隧道施工應急救援的可靠性進行了驗證。試驗結果表明，超高分子量聚乙烯通道結構尺寸合理，安全可靠，可應用于公路隧道施工應急救援。
根據應用人體測量學的先驅美國著名專家阿爾文·R·蒂利對人體測量學的研究成果可知，人在爬行移動時，較舒適的情況下爬行高度為800mm，爬行長度為1520mm，如圖2所示
表1不同壁厚尺寸的超高分子量聚乙烯隧道逃生管道沖擊變形值
壁厚H/mm | 凹陷變形值△/m | |
H=7m時 | H=5m時 | |
20 | 0.093 | 0.080 |
22 | 0.066 | 0.054 |
24 | 0.048 | 0.038 |
26 | 0.035 | 0.025 |
30 | 0.030 | 0.021 |
從表1中可以看出，隨著圓管壁厚的增加，塊石下落引起的圓管凹陷變形值越來越小。當塊石下落高度ｈ＝7ｍ時、壁厚Ｈ＝24mm時，超高分子量聚乙烯隧道逃 生管道的凹陷變形值Δ＝0.048m，約為圓 管直徑的8%；當下落高度h＝5ｍ時、壁厚Ｈ＝24mm時，凹陷變形值 Δ＝0.038m，變形值更小。此 時，超高分子量聚乙烯隧道逃生管道變形凹陷后，管內的通行 空間為588mm，滿足人體工程學要求，人能安全通過應急通道。當壁厚較小時，變形值增大，可 能不安全%當壁厚更大時，盡管安全性增加，但管材重量 也隨之增加，致使成本上升，搬運困難。 因此，設計中取超高分子量聚乙烯隧道逃生管道壁厚為 30mm是適宜的。
性能表：
項目 | 單位 | 試驗方法 | 超高分子材料型號 | 其它工程塑料 | ||||
SLL-2 | SLL-3 | 尼龍66 | 聚碳酸酯 | 聚甲醛 | 聚四氟乙烯 | |||
密度 | g/cm3 | ASTM D1505 | 0.935 | 0.930 | 1.14 | 1.2 | 1.4 | 2.16 |
平均分子量 | GB/T1841-1980 | 粘度法 | 250萬 | 300萬 | - | - | - | - |
屈服點應力 | Kg/cm2 | ASTM D638 | 220 | 220 | - | - | - | - |
抗張強度 | Kg/cm2 | ASTM D638 | 400 | 500 | 750 | 640 | 700 | 200 |
斷裂伸長率 | % | ASTM D638 | 350 | 300 | 200 | 110 | 75 | 300 |
抗沖擊強度（無缺口） | Kg.cm/cm | ASTMD256/td> | 破壞不了 | 破壞不了 | 11 | 80 | 10 | 16 |
抗沖擊強度（缺口） | Kg.cm/cm | ASTMD256 | 110 | 105 | - | - | - | - |
布氏硬度 | D | ASTMD2240 | 40 | 40 | 100 | 118 | 120 | - |
動摩擦系數 | Kg/cm2.m/s | 三井汕化 | 0.2 | 0.2 | 0.4 | - | 0.4 | 0.2 |
磨損率（砂磨法） | mg | 三井汕化 | 20 | 15 | - | - | 170 | 225 |
熱變形溫度 | ℃ | ASTM D648 | 85 | 80 | 200 | 138 | 170 | 121 |
膨脹系數 | 10-4/℃ | ASTMD696 | 1.5/td> | 1.5 | 0.8 | 0.66 | 0.81 | 1.0 |
用于公路隧道施工中的超高分子量聚乙烯隧道逃生管道在符合人體工程學原理、兼顧牢固性的同時，還需滿足公路隧道施工應急救援功能性要求，連接方式簡單、拆裝方便。因此，對應急救援通道進行了如下結構設計。
本 著拆裝方便的原則，公路超高分子量聚乙烯--隧道逃生管道與管道之間的連接方式為柔性連接。故在安裝施工組織中較為方便，當首次安裝時，只需將兩管對接， 用鐵鏈將兩管端頭的鏈條連接并拉緊扣牢即可。其中，鏈條端配有掛鉤，U型卡與鏈扣相連，鏈條長度可根據扣緊程度由掛鉤扣在U型卡上的位置自由調節。
超高分子量聚乙烯隧道逃生管道應用：
① 超高分子量聚乙烯逃生管道所用管材采用φ800mm的超高分子量聚乙烯管道，管節長度為15m，壁厚30mm，管節間可采用直徑大于逃生管道直徑的套管連 接，每端連接1m,采用橡膠圈或木楔臨時固定。為保證管道承受坍塌體的壓力，對采用的材質管材，必須確保其承壓能力和連接頭的牢固，并經試驗室具體試驗 后，方可用于隧道中。
②施工現場應根據隧道圍巖、掘進開挖方式等情況備足管道和連接材料，除整節管道外，應同時備足1米、2米、3米短節管道、轉接接頭。
③超高分子量聚乙烯逃生管道經加工使用，結合材質及現場實際情況分別進行加工，連接簡單、牢固、緊密可靠，且在地面做好臨時固定措施，施工時管口可加臨時封蓋，并易于打開和封閉。
④ 超高分子量聚乙烯逃生管道采用φ800mm的承插超高分子量聚乙烯管道，設置起點為新施作好的二襯端頭處，距二襯端頭距離不得大于5米，從襯砌工作面布 置至距離開挖面20m以內的適當位置，超高分子量聚乙烯逃生管道沿著初期支護的一側向掌子面鋪設，管內預留工作繩，方便逃生、搶險、聯絡和傳輸各種物品， 承插超高分子量聚乙烯管道縱向連接可采用鏈條等措施，防止坍塌時將超高分子量聚乙烯管道沖脫。
⑤超高分子量聚乙烯逃生管道在二襯臺車移動就位過程中，臨時拆移時應逐節拆除，嚴禁一次拆除到位，以隨時確保逃生管道的效用。
⑥超高分子量聚乙烯逃生管道在經過掘進臺階時，應按順延臺階布置，安裝135°轉接接頭順延，其管道架空高度和長度以不影響施工并便于開啟逃生窗口為宜。
⑦設置的超高分子量聚乙烯逃生管道應平整、干燥、順暢，不得作應急逃生以外用途。
